مقاله جامع درباره سیم بکسل حفاری

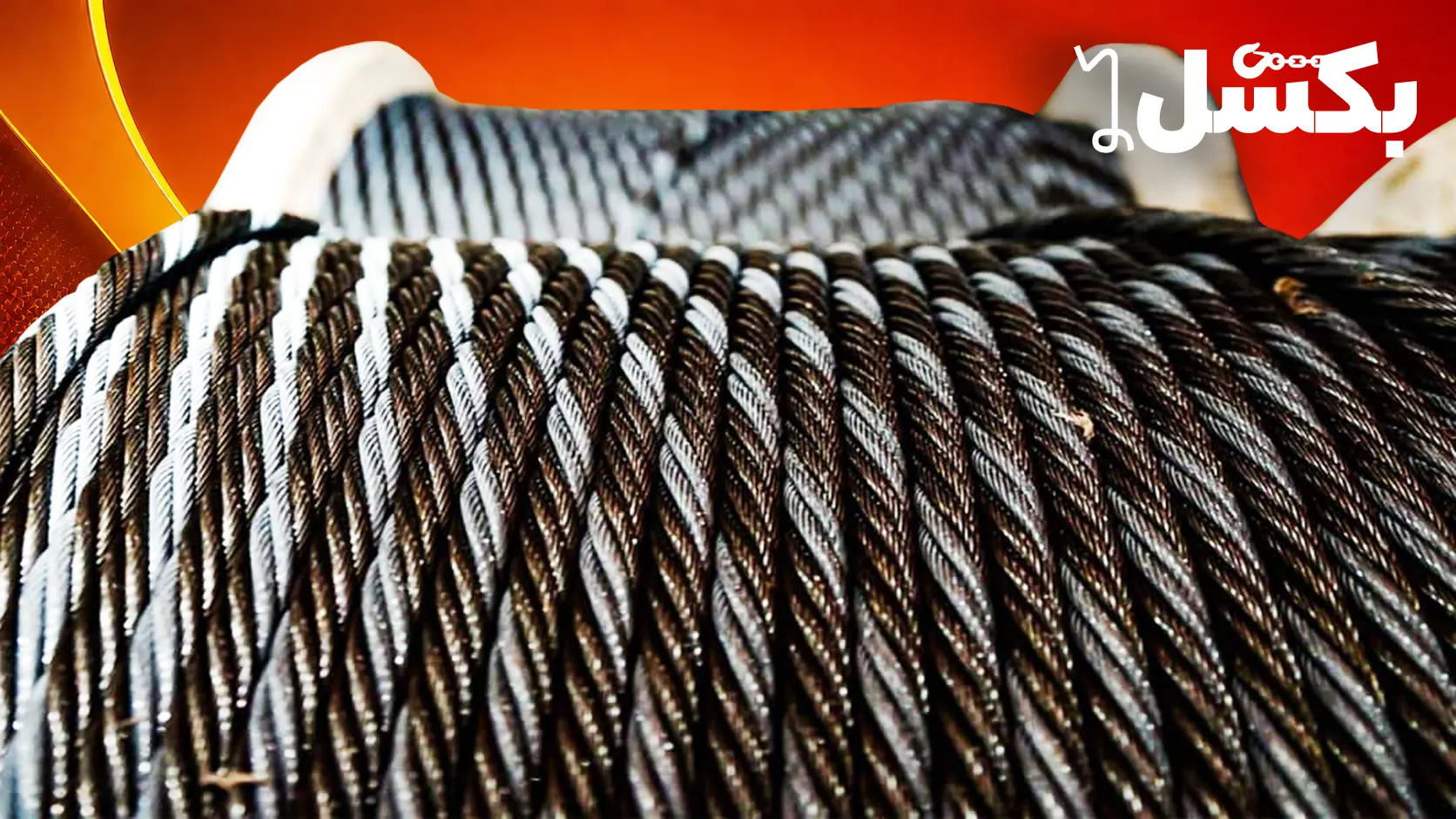

سیم بکسل حفاری یکی از حیاتی‌ترین اجزای مکانیکی در صنعت حفاری چاه‌های نفت، گاز و آب محسوب می‌شود. این محصول تخصصی از خانواده سیم‌بکسل‌های فولادی است که برای تحمل شرایط بسیار سخت محیط دکل‌های حفاری طراحی و تولید می‌شود. در عملیات حفاری، سیم بکسل باید هم‌زمان بارهای کششی بسیار سنگین، ارتعاشات شدید، تماس مداوم با گل حفاری ساینده، خم‌شدگی‌های مکرر روی قرقره‌ها و درام‌های وینچ، و گاهی شرایط خورنده آب شور یا مواد شیمیایی را تحمل کند. به همین دلیل انتخاب، نصب، نگهداری و تعویض به‌موقع آن نقش مستقیمی در ایمنی کارکنان، جلوگیری از توقف‌های پرهزینه و موفقیت عملیات حفاری دارد.

تاریخچه استفاده از سیم بکسل در حفاری به دهه‌های ابتدایی قرن بیستم بازمی‌گردد، زمانی که دکل‌های حفاری مکانیکی جایگزین سیستم‌های قدیمی‌تر شدند. با افزایش عمق چاه‌ها و پیچیده‌تر شدن عملیات (به‌ویژه حفاری‌های جهت‌دار و افقی)، استانداردهای ساخت سیم بکسل حفاری نیز سخت‌گیرانه‌تر شد. امروزه این محصولات عمدتاً بر اساس استانداردهای بین‌المللی مانند API Spec 9A، ISO 10425 و استانداردهای ملی مرتبط تولید می‌شوند و باید آزمایش‌های دقیق استحکام، خستگی و سایش را پشت سر بگذارند.

ساختار سیم بکسل حفاری معمولاً شامل چندین رشته (استرند) فولادی است که به دور یک هسته مرکزی پیچیده می‌شوند. هسته می‌تواند از نوع فولادی مستقل (IWRC) برای استحکام بیشتر یا الیافی (FC) برای انعطاف‌پذیری بالاتر باشد. لایه‌های بیرونی اغلب از سیم‌های ضخیم‌تر تشکیل می‌شوند تا مقاومت سایشی افزایش یابد. پوشش‌های گالوانیزه یا پوشش‌های ویژه ضد خوردگی نیز در بسیاری از مدل‌ها به کار می‌رود تا عمر مفید محصول در محیط‌های خورنده افزایش پیدا کند.

در ادامه دو جدول جامع و چندستونه ارائه می‌شود که اطلاعات فنی و کاربردی مهمی را به‌صورت منظم نمایش می‌دهند.

جدول ۱: مشخصات فنی رایج انواع سیم بکسل حفاری

ردیف	ساختار سیم بکسل	قطر رایج (میلی‌متر)	نوع هسته	استحکام کششی تقریبی (N/mm²)	مقاومت سایشی	انعطاف‌پذیری	کاربرد اصلی	عمر مفید تقریبی (ساعت کارکرد)	پوشش رایج	استاندارد اصلی	توضیحات تکمیلی
1	6×19	22–32	IWRC	1770–1960	متوسط	خوب	حفاری عمومی	800–1200	گالوانیزه	API 9A	مناسب عمق متوسط
2	6×26	26–38	IWRC	1770–2160	بالا	خوب	حفاری عمیق	1000–1500	گالوانیزه	API 9A	مقاومت سایشی بهتر
3	6×37	28–42	IWRC	1770–1960	متوسط	عالی	حفاری جهت‌دار	900–1300	گالوانیزه	API 9A / ISO	انعطاف بالا
4	6×19 S	24–36	IWRC	1960–2160	بالا	متوسط	دکل‌های سنگین	1100–1600	گالوانیزه ضخیم	API 9A	سیم‌های ضخیم بیرونی
5	8×19	26–40	IWRC	1770–1960	خوب	عالی	حفاری دریایی	1000–1400	ضدزنگ	API 9A	مقاوم به خوردگی
6	6×36	30–45	IWRC	1770–2160	بالا	خوب	حفاری افقی	1200–1800	گالوانیزه	API 9A	تحمل بار دینامیکی
7	6×25 Filler	28–38	IWRC	1960–2160	بسیار بالا	متوسط	محیط ساینده	1300–1900	گالوانیزه	API 9A	پرکننده برای سایش
8	6×19 Warrington	22–34	IWRC	1770–1960	خوب	خوب	حفاری معمولی	900–1300	گالوانیزه	API 9A	تعادل استحکام و انعطاف
9	6×41	32–48	IWRC	1770–1960	متوسط	عالی	عمق خیلی زیاد	1100–1600	گالوانیزه	API 9A / ISO	انعطاف برای قرقره کوچک
10	8×25	30–42	IWRC	1960–2160	بالا	خوب	دکل دریایی	1200–1700	ضدزنگ	API 9A	مقاومت خوردگی عالی
11	6×19 Seale	26–36	IWRC	1960–2160	بسیار بالا	متوسط	سایش شدید	1400–2000	گالوانیزه	API 9A	لایه بیرونی ضخیم
12	6×37 Compacted	28–40	IWRC	1960–2160	بالا	خوب	حفاری پیشرفته	1300–1800	گالوانیزه فشرده	API 9A	مقطع فشرده برای دوام بیشتر

جدول ۲: راهنمای انتخاب، نگهداری و معیارهای تعویض سیم بکسل حفاری

ردیف	معیار / پارامتر	مقدار یا وضعیت توصیه‌شده	فرکانس بررسی	اقدام در صورت انحراف	خطر در صورت نادیده گرفتن	ابزار بازرسی پیشنهادی	مسئول بررسی	استاندارد مرجع	توضیح تکمیلی	اولویت ایمنی
1	تعداد سیم‌های شکسته در یک طول مشخص	حداکثر ۶ سیم در یک طول ۶ برابر قطر	روزانه / هر شیفت	تعویض فوری	پارگی ناگهانی	ذره‌بین + شمارش دستی	اپراتور دکل	API RP 9B	بحرانی‌ترین شاخص	بسیار بالا
2	کاهش قطر	بیش از ۱۰٪ قطر اولیه	هفتگی	تعویض	کاهش استحکام شدید	کولیس دیجیتال	تکنسین نگهداری	API RP 9B	نشان‌دهنده سایش پیشرفته	بسیار بالا
3	خوردگی سطحی	بیش از ۳۰٪ سطح سیم‌ها	هفتگی	روان‌کاری فوری + بررسی تعویض	ضعف ساختاری	بازرسی چشمی + عکس‌برداری	تکنسین نگهداری	API RP 9B	در محیط‌های دریایی شایع	بالا
4	لهیدگی یا تغییر شکل	هرگونه لهیدگی قابل توجه	روزانه	تعویض	تمرکز تنش و شکست	بازرسی چشمی	اپراتور دکل	API RP 9B	معمولاً ناشی از کشش بیش از حد	بسیار بالا
5	وضعیت روان‌کاری	پوشش یکنواخت و کافی روغن مخصوص	هر ۴۸–۷۲ ساعت	روان‌کاری مجدد	افزایش سایش و خوردگی	بررسی چشمی و لمسی	اپراتور / تکنسین	توصیه سازنده	روغن باید مقاوم به آب و گل باشد	بالا
6	سایش موضعی روی قرقره	شیار عمیق یا لبه‌دار شدن	هفتگی	تعویض یا تعمیر قرقره + بررسی سیم بکسل	آسیب سریع به سیم بکسل	گیج شیار قرقره	تکنسین نگهداری	API RP 9B	قرقره معیوب عمر سیم را نصف می‌کند	بالا
7	ساعت کارکرد تجمعی	رسیدن به حد تعیین‌شده سازنده یا شرکت	ثبت روزانه	برنامه‌ریزی تعویض	خستگی تجمعی	سیستم ثبت ساعت کارکرد	سرپرست شیفت	دستورالعمل شرکت	حتی بدون آسیب ظاهری باید تعویض شود	بالا
8	دمای محیط کار	خارج از محدوده ۰ تا ۶۰ درجه سانتی‌گراد	مداوم	استفاده از نوع ویژه یا توقف موقت	کاهش استحکام یا شکنندگی	دماسنج محیطی	اپراتور دکل	توصیه سازنده	در مناطق گرمسیری مهم است	متوسط
9	تماس با گل حفاری ساینده	تجمع گل خشک‌شده روی سیم	هر شیفت	شستشو و روان‌کاری مجدد	سایش تسریع‌شده	شستشوی فشار بالا	اپراتور دکل	رویه عملیاتی	گل خشک‌شده مثل سنباده عمل می‌کند	بالا
10	وضعیت اتصالات و گوه‌ها	هرگونه ترک، سایش یا شل‌شدگی	روزانه	تعویض قطعه اتصال	رها شدن ناگهانی بار	بازرسی چشمی و گشتاورسنج	تکنسین نگهداری	API	نقطه ضعف رایج سیستم	بسیار بالا
11	ارتعاش و ضربات دینامیکی	ارتعاش غیرعادی یا ضربه شدید	مداوم	کاهش سرعت یا بررسی سیستم	خستگی زودهنگام	حسگر ارتعاش (در صورت وجود)	اپراتور دکل	رویه ایمنی	در حفاری‌های دشوار شایع است	بالا
12	مستندسازی و ردیابی	ثبت کامل تاریخ نصب، ساعت کارکرد و بازرسی‌ها	پس از هر بازرسی	تکمیل فرم و بایگانی	عدم امکان پیگیری ایمنی	نرم‌افزار یا دفتر ثبت	سرپرست نگهداری	سیستم مدیریت HSE	الزامی برای ممیزی و ایمنی	بالا

جمع‌بندی و توصیه‌های نهایی

سیم بکسل حفاری بیش از یک قطعه مصرفی ساده است؛ بخشی از سیستم ایمنی دکل محسوب می‌شود. انتخاب نادرست ساختار یا قطر، نصب غیراصولی، روان‌کاری ناکافی یا نادیده گرفتن علائم هشدار می‌تواند منجر به حوادث جدی جانی و مالی شود. شرکت‌های حفاری معتبر معمولاً برنامه مدون بازرسی روزانه، هفتگی و ماهانه دارند و تعویض سیم بکسل را بر اساس ترکیبی از ساعت کارکرد، نتایج بازرسی و توصیه‌های سازنده انجام می‌دهند.

با پیشرفت فناوری، انواع فشرده‌شده (Compacted)، پوشش‌دار ویژه و سیم‌بکسل‌های با آلیاژهای بهبودیافته وارد بازار شده‌اند که عمر مفید بالاتر و مقاومت بهتری در برابر سایش و خوردگی ارائه می‌دهند. با این حال، هیچ پیشرفتی جایگزین بازرسی منظم و رعایت دقیق استانداردهای عملیاتی نمی‌شود. رعایت نکات ذکرشده در جداول بالا می‌تواند به‌طور قابل توجهی ایمنی، بهره‌وری و عمر مفید تجهیزات حفاری را افزایش دهد.
