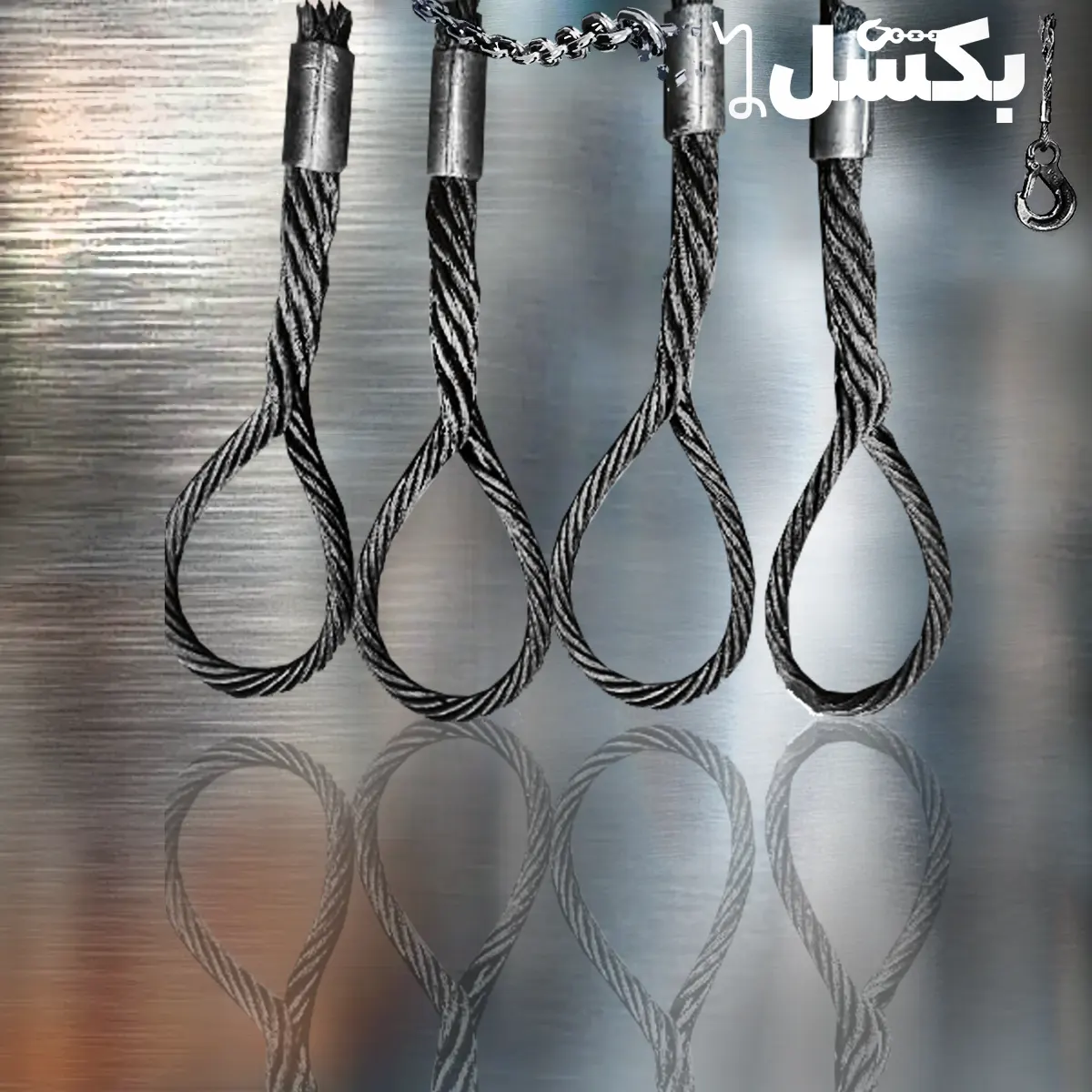

در دنیای تجهیزات لیفتینگ، سیم بکسل تنها یک کابل فولادی نیست؛ یک مجموعه دقیق و مهندسیشده است که ایمنی و عملکرد بسیاری از سیستمهای جرثقیل، بالابر و حملونقل را تأمین میکند. اما زمانی که نیاز به اتصال، ترمیم یا ساخت حلقه در انتهای سیم بکسل داریم، روش گیسبافت یا اسپلایس سیم بکسل، بهترین و مطمئنترین راه حل محسوب میشود.
گیسبافت (Steel Wire Rope Splicing) به معنای درهمتنیدن دستی رشتههای سیم برای ایجاد اتصال دائمی است. این فرآیند بهگونهای طراحی شده که مقاومت مکانیکی نقطه اتصال، تقریباً برابر یا حتی بیشتر از خود سیم بکسل باقی بماند.
گیسبافت چیست و چرا اهمیت دارد؟
اسلینگها، مهارها و اتصالات سیم بکسل در هر سیستم باربرداری باید دارای انتهای ایمن و قابلاعتماد باشند. برای این منظور از روشهای مختلفی همچون پرس آلومینیومی (Swaging) یا گیسبافت دستی (Hand Splice) استفاده میشود. در روش گیسبافت، انتهای رشتهها (Strands) باز شده و به شکل خاصی درون ساختار اصلی تابیده میشوند تا یک حلقه یا اتصال منسجم ایجاد شود.
اهمیت این روش در آن است که برخلاف پرس مکانیکی، در گیسبافت هیچ قطعه فلزی یا اتصالی خارجی استفاده نمیشود؛ تمام استحکام از خود ساختار سیم حاصل میگردد. به همین دلیل، کابل در برابر لرزش، ضربه و حتی تغییر دما رفتار یکنواختتری دارد.
گیسبافت نهتنها در کارگاهها و صنایع سنگین بلکه در کابلهای آسانسور، کشتیسازی، دکلهای نفتی و حتی در صنایع ورزشی (مانند ساخت طنابهای ایمنی) کاربرد گسترده دارد.
ساختار کلی سیم بکسل و رفتار آن در زمان گیسبافت
برای درک بهتر فرآیند گیسبافت لازم است ساختار داخلی سیم بکسل شناخته شود. هر سیم بکسل از چند رشته تشکیل شده که هر رشته خود شامل چندین مفتول فولادی تابیده بر محور مرکزی است. مغز داخلی سیم — که ممکن است کنفی یا فولادی باشد — نقش نگهدارنده و جذبکننده تنش را دارد.
در هنگام گیسبافت، مهارت اپراتور اهمیت ویژهای پیدا میکند. او باید تاب رشتهها را باز کند، بدون آنکه ساختار خم یا پیچ خورده شود. سپس هر رشته با زاویه دقیق درون مسیر مارپیچی رشتههای دیگر فرو برده میشود تا اتصال تدریجی و هماهنگ بین لایهها بهوجود آید.
در پایان کار، حلقه ایجادشده با سیم نازک فولادی یا نوار گالوانیزه مهار میشود تا رشتهها ثابت بمانند.
مراحل اجرای گیسبافت سیم بکسل
فرآیند گیسبافت بهطور معمول در چند مرحلهی اصلی انجام میشود:
۱. آمادهسازی سیم بکسل: در این گام، طول مشخصی از انتهای سیم باز میشود. تعداد تابهای بازشده به قطر سیم بستگی دارد؛ برای مثال در کابلهای ده میلیمتری حدود ۳۰ سانتیمتر و در کابلهای ضخیمتر تا ۶۰ سانتیمتر باز میگردد.
۲. علامتگذاری محل حلقه: محل مورد نظر برای تشکیل eye (چشم یا حلقه) با نوار چسب یا سیم مشخص میشود. اندازه حلقه بسته به نوع کاربرد (مثلاً اتصال قلاب، شگل یا پین) تعیین میشود.
۳. درهمبافت رشتهها: رشتههای بازشده یکییکی در لایههای اصلی سیم گیرانده میشوند. هر بار ورود رشته باید در جهت خلاف تاب اصلی کابل انجام گیرد تا اتصال محکمتر شود.
۴. تثبیت انتها: پس از اتمام مراحل تاباندن، انتهای بافت با سیم نازک فولادی محکم میشود. سپس قسمتهای بیرونی چسبکاری یا با قیر صنعتی پوشیده میشود تا از نفوذ رطوبت جلوگیری شود.
۵. تست نهایی و روانکاری: در انتها، گیسبافت باید با کشش آزمایشی (Proof Load) تحت فشار قرار گیرد تا استحکام نهایی بررسی شود. پس از تأیید، روانکاری انجام میشود تا حرکت رشتهها نرم باقی بماند.
انواع گیسبافت سیم بکسل
در صنعت کابل دو نوع گیسبافت اصلی شناخته میشود:
- گیسبافت ساده یا تکلاشه (Single Splice): در این روش فقط یک لایه از رشتهها بافته میشود و بیشتر برای سیمهای سبک یا کابلهای ایمنی موقت استفاده میگردد.
- گیسبافت دوبل یا کامل (Double/Long Splice): در این مدل، دو برابر طول بافت انجام میشود تا انتقال نیرو در کل ساختار یکنواخت گردد. این نوع رایجترین شیوه در اسلینگهای صنعتی است که تحمل بارهای سنگین را دارند.
در پروژههای دریایی یا نفتی گاهی از «گیسبافت طولی» استفاده میشود؛ در آن دو کابل جداگانه به هم بافته میشوند تا بهصورت دائمی به یکدیگر متصل گردند. این روش مقاومت بالا و انعطاف طبیعی کابل را حفظ میکند.
مزیتهای فنی گیسبافت
یکی از مهمترین دلایل محبوبیت گیسبافت، یکپارچگی ساختاری آن است. چون هیچ اتصال مکانیکی خارجی وجود ندارد، تنش بهصورت یکنواخت در طول کابل توزیع میشود. در نتیجه احتمال برش ناگهانی یا لهشدگی انتهای کابل کاهش مییابد.
گیسبافت همچنین امکان انعطاف نسبی بیشتری نسبت به اتصالات پرسی دارد و در صورت خم شدن، فشار کمتری بر مفتولها وارد میکند. علاوه بر آن، انجام درست این روش باعث افزایش ایمنی در عملیاتهای لیفتینگ میشود؛ زیرا احتمال جداشدن اتصال تقریباً صفر است.
از سوی دیگر، هزینه اجرای گیسبافت معمولاً کمتر از اتصالات مکانیکی است، بهویژه در پروژههایی که ابزار پرس در دسترس نیست.
محدودیتها و نکات قابلتوجه
اگرچه گیسبافت روش بسیار مطمئنی است، اما اجرای نادرست آن میتواند باعث کاهش مقاومت تا ۳۰ درصد شود. اپراتور باید آموزشدیده و با ساختار سیمهای مختلف آشنا باشد.
این روش برای سیمبکسلهای با قطر بسیار زیاد یا مدلهای چندلایهی خاص (مثل ۶×۶۶ یا ۸×۳۶WS) ممکن است دشوار باشد و نیاز به ابزار کمکی داشته باشد. همچنین در محیطهای آلوده یا غیراستاندارد، نفوذ آلودگی به بافت گیس میتواند باعث زنگزدگی داخلی و کاهش عمر شود.
بنابراین در محیطهای صنعتی سنگین، معمولاً از ترکیب گیسبافت دستی + پرس فلزی نهایی برای اطمینان کامل استفاده میشود؛ یعنی ابتدا گیسبافت انجام میگیرد و سپس با بوش آلومینیومی روی محل بافت فشار پرس اعمال میشود.
تست و کنترل کیفیت گیسبافت
آزمایش استحکام گیسبافت بر اساس استانداردهای بینالمللی صورت میگیرد. معروفترین استانداردها در این بخش شامل EN 13411-3 و ISO 12195-4 است که بیان میکنند مقاومت اتصال گیسبافت نباید کمتر از ۹۰٪ مقاومت اسمی کابل باشد.
در کارگاههای معتبر، هر اسلینگ پس از گیسبافت روی دستگاه تست کشش قرار میگیرد. بار آزمایشی معمولاً ۱۲۵ درصد ظرفیت مجاز کاری (WLL) است. اگر هیچ لغزش یا تغییر طول بیش از حد مشاهده نشود، اتصال تأیید میشود.
نگهداری و بازرسی اتصالات گیسبافتی
هرچند گیسبافت دوام بالایی دارد، اما به مرور زمان ممکن است بر اثر بارهای مکرر، ارتعاش یا خوردگی، ساختار داخلی شل شود. در بازدید دورهای باید به وجود ترک در مفتولهای بیرونی، سایش محل ورود رشتهها و هرگونه تغییر شکل در eye دقت شود.
روغنکاری سطح و مرطوبنگهداشتن بافت با گریس صنعتی به حفظ نرمی و جلوگیری از شکستگی کمک میکند. توصیه میشود اسلینگهایی که بیش از ۱۵ درصد کاهش قطر در ناحیه گیسبافت داشتهاند یا بیش از ۶ مفتول شکسته در هر گام تاب مشاهده شده، از چرخه کار خارج گردند.
مقایسه گیسبافت با پرس آلومینیومی
در شرایطی که سرعت تولید بالا اهمیت دارد (مثلاً تولید انبوه اسلینگ در کارخانه)، روش پرس با بوش آلومینیومی رایجتر است. اما در پروژههای حساس که دسترسی محدود یا نیاز به انعطاف زیاد وجود دارد، گیسبافت گزینه بهتری است.
پرس فلزی اتصال سفتتری ایجاد میکند ولی در برابر ضربههای عرضی حساس است. در مقابل، گیسبافت اتصال نرمتر و رفتاری طبیعیتر در برابر خمش دارد. ازاینرو برای کاربردهایی مانند تاورکرین، قایقها، دکلبندی یا طنابهای ایمنی، روش دستی همچنان ترجیح داده میشود.
جمعبندی
گیسبافت سیم بکسل تلفیقی از مهارت دستی، دانش فنی و تجربه عملی است. این تکنیک قدیمی اما کارآمد، هنوز هم در صنایع مدرن جایگاه خود را حفظ کرده زیرا استحکام بالا، یکنواختی در توزیع نیرو و اطمینان عملکردی را در یک اتصال ساده فراهم میآورد.
در واقع، گیسبافت نهتنها روشی برای اتصال دو سر سیم بکسل است، بلکه نمایانگر درک مهندسی از رفتار فلز در خمش و کشش است. هرچند نیازمند حوصله و دقت است، اما نتیجهی آن اتصالی است که سالها بدون مشکل و با ایمنی کامل کار خواهد کرد.
بهبیان دیگر، اگر بخواهیم تعریف دقیقی از اعتماد در تجهیزات لیفتینگ ارائه دهیم، یکی از مصادیق ملموس آن گیسبافت صحیح سیم بکسل است — اتصالی که معماری آن از درهمتنیدگی دقیق مفتولها شکل میگیرد و تضمینکنندهی امنیت میلیونها عملیات است.
